2B系列

结构特点

JW-2型温度保护器是一种将定温后的三金属碟片作为热敏感反应元件的热保护器，它由三金属动片、动触头、铁定片、注塑静片、静触点、外壳和耐温导线等组成。工作时三金属元件处于工作状态，动触头与静触点闭合，电路导通。当温度或电流增大时所产生的热量传递到三金属碟片上，温度上升到该产品额定动作温度值时，三金属元件产生内应力而迅速动作，使触点断开，切断电源，电器停止工作，从而起到热保护作用。当被保护电器的温度下降到该产品的额定复位温度值时，三金属碟片便迅速恢复，使触点闭合，接通电路。该热保护器具有电阻小、感温快、运作灵敏、安全可靠、体积小、寿命长等优点。

应用范围

抽油烟机电机、空调风扇电机、洗衣机电机、干洗机电机、电子变压器、电子式整流器、二次充电器、电源供应器、电热电器、电子组件等。

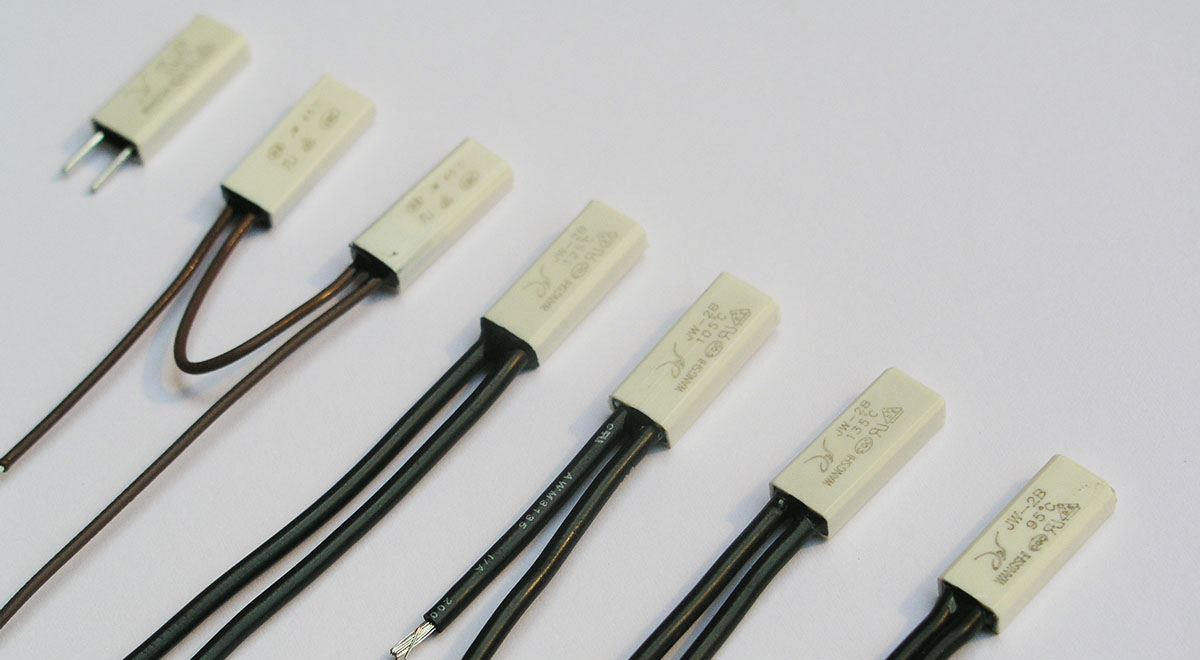

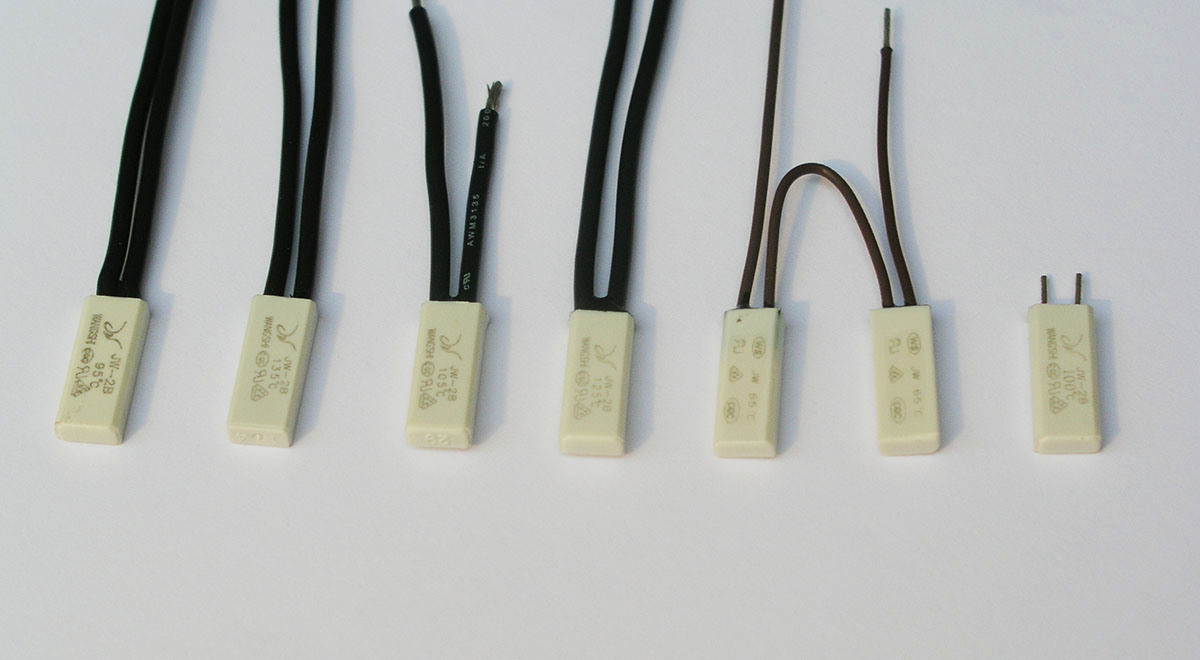

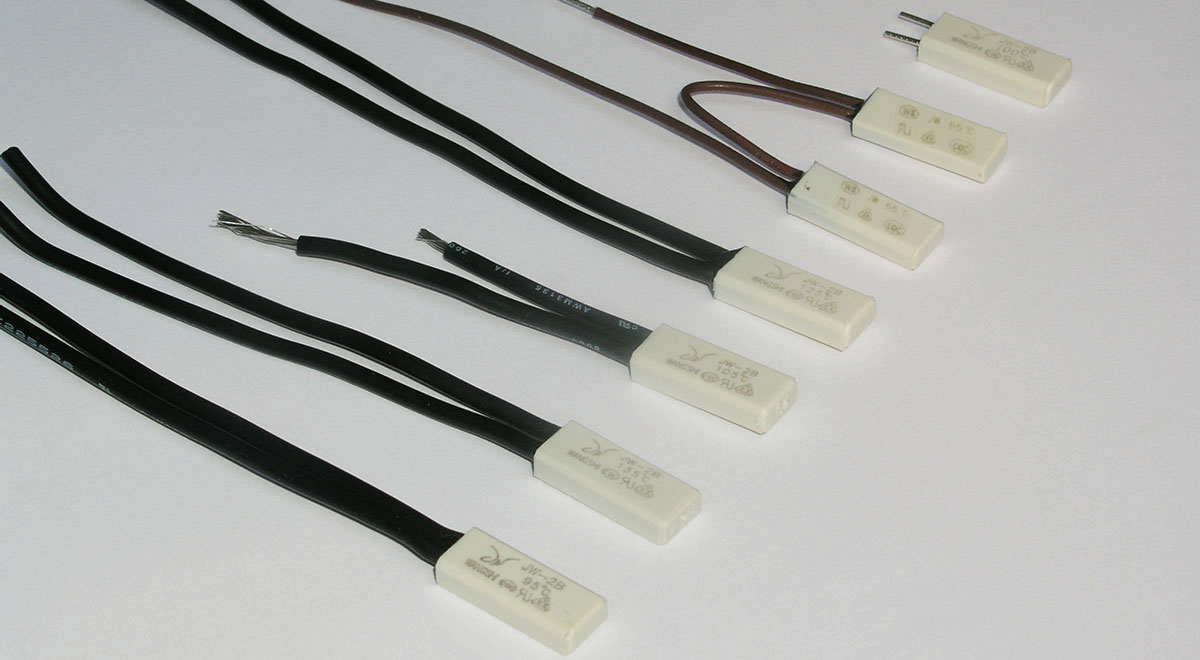

外形图

结构图

1、静触头；2、动触头；3、热敏三金属片；4、外壳；5、静触片；6、定片；7、注塑底座；8、导线；9、绝缘套管。

外形尺寸及材料

常用温度规格
