结构特点
JW-1型温度保护器是由碟形高灵敏双金属元件、动触头、动触片、注塑静片、外壳和耐温导线等组成。工作时双金属元件处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故发热，温度上升到该产品额定运作温度值时，双金属元件受热产生内应力而迅速运作，带动动触片上翘，使触点断开，切断电源，电器停止工作，从而起到热保护作用。当被保护电器的温度下降到该产品的额定复位温度值时，双金属片恢复到初始状态，使动触片形状回复到常态，动触点闭合，电器恢复工作。该产品具有触点容量大、感温快、动作迅速、安全可靠等优点。
应用范围
抽油烟机电机、空调风扇电机、洗衣机电机、干洗机电机、电热电器等。

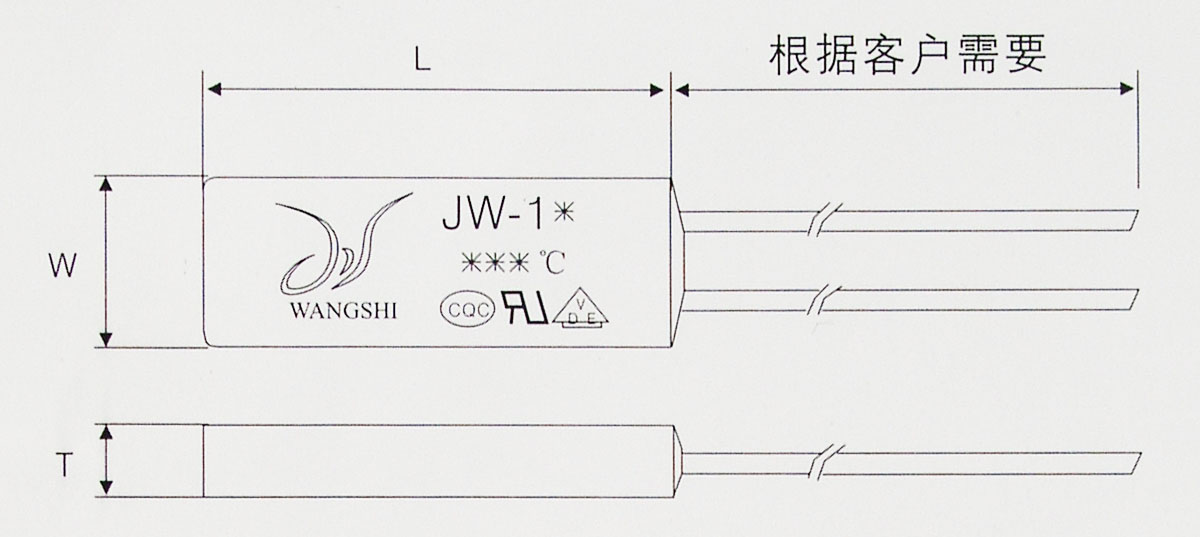

外形图

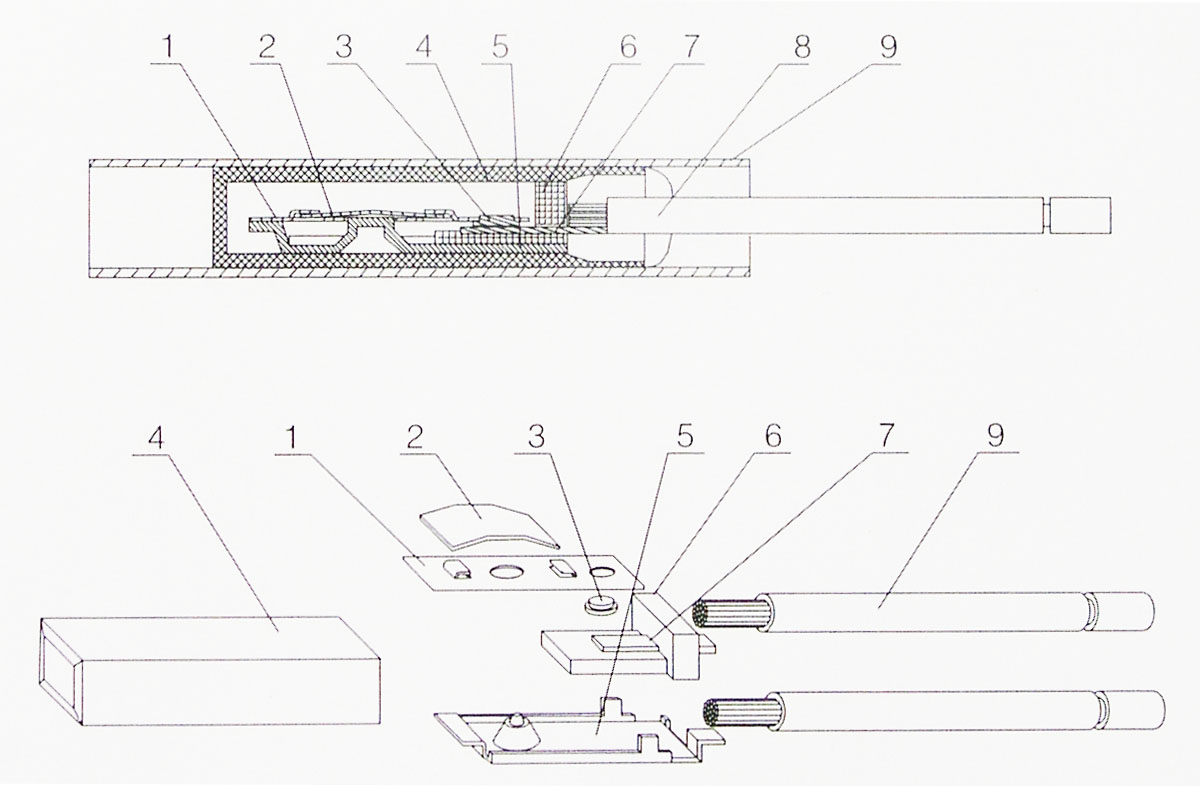

结构图
1、动触片；2、热敏双金属片；3、动触头；4、外壳；5、定片；6、注塑底座；7、静触片；8、导线；9、绝缘套管。
外形尺寸及材料
| 规格型号 | L:长度 | W:宽度 | T:厚度 | 外壳材料 |
| JW-1B | 18.6 | 7.9 | 4.0 | 塑壳（PBT环保工程塑料） |
常用温度规格
| 规格 | 动作温度 | 复位温度 |
| JW-1*-60 | 60±5℃ | 40±10℃ |
| JW-1*-65 | 65±5℃ | 45±12℃ |
| JW-1*-70 | 70±5℃ | 45±15℃ |
| JW-1*-75 | 75±5℃ | 50±15℃ |
| JW-1*-80 | 80±5℃ | 55±15℃ |
| JW-1*-85 | 85±5℃ | 55±15℃ |
| JW-1*-90 | 90±5℃ | 60±15℃ |
| JW-1*-95 | 95±5℃ | 65±15℃ |
| JW-1*-100 | 100±5℃ | 65±15℃ |
| JW-1*-105 | 105±5℃ | 70±15℃ |
| JW-1*-110 | 110±5℃ | 75±15℃ |
| JW-1*-115 | 115±5℃ | 75±15℃ |
| JW-1*-120 | 120±5℃ | 80±15℃ |
| JW-1*-125 | 125±5℃ | 85±15℃ |
| JW-1*-130 | 130±5℃ | 85±15℃ |
| JW-1*-135 | 135±5℃ | 90±15℃ |
| JW-1*-140 | 140±5℃ | 95±15℃ |
| JW-1*-145 | 145±5℃ | 95±15℃ |
| JW-1*-150 | 150±5℃ | 100±15℃ |
